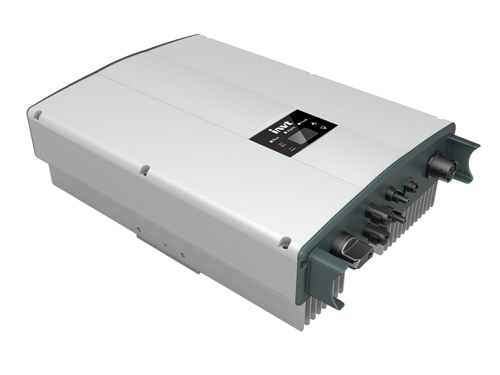

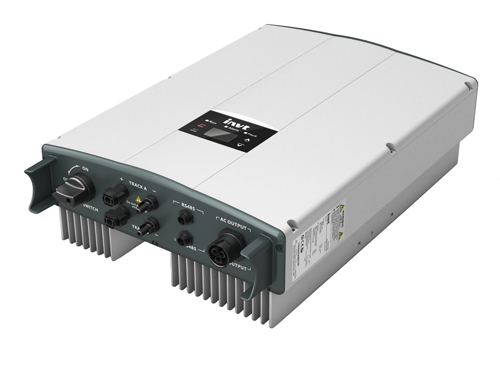

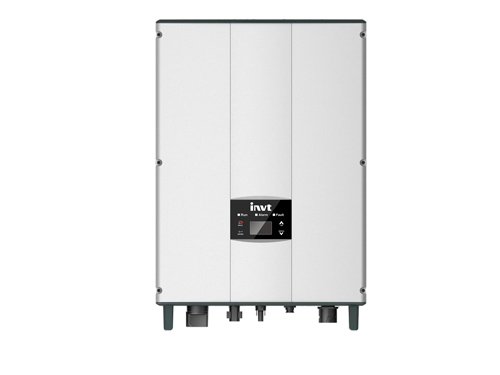

iMars BG4-10KW（小三相）：BG系列小三相光伏并网逆变器是INVT专为别墅和小型商业用户开发的新一代光伏组串式逆变器，采用先进的T型三电平拓扑与SVPWM（空间矢量脉宽调制）相结合的技术，体积小，重量轻，安装维护简易，性价比极高；为家庭和商用分布式光伏发电系统提供更多灵活的系统解决方案。
* 核心技术源自德国。
* 针对电网实际运行特性，深入进行软件优化，电网适应性更强。
* 全球一体化监控管理；支持各类便携式移动设备；HMI可选。
* 超宽电压范围，极低的启动电压和更高的转化效率。
* 更合理的散热设计和元器件选择，更长的使用寿命。
|
|
BG4KTR |
BG5KTR |
BG6KTR |
BG8KTR |
BG10KTR |
|
输入侧 (DC) |
|||||
|
最大直流电压 (V) |
900 |
1000 |
|||
|
启动电压 (V) |
220 |
200 |
|||
|
最小工作电压 (V) |
180 |
||||
|
MPPT 工作电压范围（V）/额定电压 (V) |
200-800/580 |
180- 800/610V |
|||
|
满载功率电压范围 (V) |
210-800 |
260-800 |
300-800 |
320 - 800 |
|
|
MPPT数 / 每组 MPPT可接入组串数 |
2/2 |
2/3 or 2/2 (集成汇流箱) |
|||
|
最大直流输入功率 (W) |
4200 |
5200 |
6200 |
8400 |
10400 |
|
每组MPPT最大输入电流(A) MPPT数 |
10x2 |
10x2 |
10x2 |
14x2 |
19x2 |
|
直流开关 |
集成 |
||||
|
输入侧 (AC) |
|||||
|
额定功率 (W) |
4000 |
5000 |
6000 |
8000 |
10000 |
|
最大交流输出电流 (A) |
7 |
8.5 |
10 |
13 |
16 |
|
额定输出电压（电网电压范围） |
3/PE, 230/400V, (320~460V);3/PE,220/380V,(320~460V) |
||||
|
额定输出频率（电网频率范围） |
50Hz(47~51.5Hz) / 60Hz(57~61.5Hz) |
||||
|
功率因数 |
-0.8~+0.8 (可调节) |
||||
|
谐波失真 |
< 3% (额定功率) |
||||
|
交流输出 |
三相 (L1、L2、L3、PE) |
||||
|
系统 |
|||||
|
冷却方式 |
自然散热 |
智能风冷 |
|||
|
最高效率 |
98.10% |
98.10% |
98.20% |
98.30% |
98.30% |
|
欧洲效率 |
97.50% |
97.60% |
97.70% |
97.80% |
97.80% |
|
MPPT 效率 |
99.9% |
||||
|
防护等级 |
IP65 |
||||
|
夜间损耗 |
<0.5W |
||||
|
隔离方式 |
无变压器隔离 |
||||
|
运行环境温度 |
-25℃~+60℃（超出45℃自动降额） |
||||
|
相对湿度 |
0~95%，无冷凝 |
||||
|
保护功能 |
输入过压保护，直流绝缘监控，直流监控，接地故障监控，电网监控，孤岛保护，过压保护和短路保护等 |
||||
|
噪音 |
< 30dB |
< 50dB |
|||
|
显示与通信 |
|||||
|
显示 |
2.0 寸 LCD 显示, 支持背光显示 |
||||
|
系统语言 |
中文, 英语, 德语,荷兰语 |
||||
|
操作方式 |
集成 |
||||
|
通信方式 |
RS485 (标配); WiFi, 以太网 (选配) |
||||
|
机械参数 |
|||||
|
体积 (H x W x D mm) |
530x360x150 |
575x360x150 |
|||
|
重量(kg) |
22 |
30 |
38 |
||
|
安装方式 |
壁挂式安装 |
||||
|
其它 |
|||||
|
直流输入端子 |
MC4防水端子 |
||||
|
认证标准 |
VDE0126-1-1, VDE-AR-N4105, G59/3, C10/11, AS4777/3100, CQC |
||||
|
质保(年） |
5 |
||||
