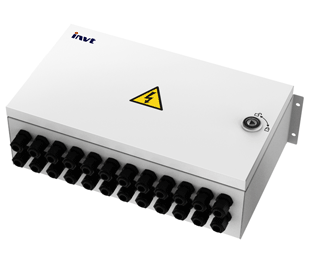

iMars JTPV系列智能光伏汇流箱是为光伏发电系统的多路输入串列汇流应用而设计，集汇流、检测、监控和保护于一体，实现多路光伏串列与逆变器之间安全、可靠、方便的连接。JTPV系列智能光伏汇流箱可与iMars逆变器配套使用，形成一个整体安装，也可作为一个部件单独安装使用
* 两路输出，可与两路MPPT输入的逆变器直接对接。
* 可对支路电流、汇总电压和运行状态进行智能监控。
* 支持接收智能电网调度信号。
* 提供外接的12V 100mA辅助电源接口为用户的系统拓展提供支持。
* 智能防逆流功能可选。
* 集成直流防雷模块和直流熔断器，增加更多的逆变器输入保护。
* 扩展模拟量输入检测接口，支持接入环境监测仪。
* 可用本地监控软件（PhoneExpert和WinExpert）进行分时段限功率设置。
* 通用的RS485通讯端口，全面兼容光伏发电系统内外部通讯。
|
|
JTPV-CB6 |
JTPV-CB8 |
JTPV-CB10 |
|
电气参数 |
|||
|
输入路数 |
6 |
8 |
10 |
|
最大输入直流电压(V) |
1000 |
||
|
最大输出直流电流(A) ×输出路数 |
30x2 |
40x2 |
50x2 |
|
输入端子型号 |
M16 |
||
|
输出端子型号 |
M16 |
||
|
检测功能 |
支路输入电流，总输出电压，防雷器状态 |
||
|
通信方式 |
RS485 |
||
|
通信协议 |
MODBUS-RTU |
||
|
供电方式 |
内部自供电 |
||
|
测量精度 |
2%额定值（每路额定按10A算） |
||
|
扩展模拟量输入 |
4~20mA电流输入5路 |
||
|
环境参数 |
|||
|
防护等级 |
IP65 |
||
|
工作温度 |
-25℃~+70℃ |
||
|
相对湿度 |
≤99%，无冷凝 |
||
|
最高海拔 |
4000m |
||
|
保护参数 |
|||
|
熔断器 |
15A |
||
|
熔断器数量 |
6 |
8 |
10 |
|
防雷器 |
Ⅱ级 |
||
|
通信防雷 |
集成 |
||
|
上位机通讯口防雷 |
不设置 |
||
|
机械参数 |
|||
|
体积 (H x W x D mm) |
380 x 280 x 140 |
||
|
重量 (kg) |
<10 |
||
|
安装方式 |
M5螺栓固定 |
||
